【深圳国际全触与显示展】机器视觉 — 智能制造之眼
发布时间:2017-09-09        浏览次数:21        返回列表


【深圳国际全触与显示展】机器视觉 — 智能制造之眼

工业4.0离不开智能制造,智能制造离不开机器视觉

如果说工业机器人是人类手的延伸、交通工具是人类腿的延伸,那么机器视觉就相当于人类视觉在机器上的延伸。机器视觉实现了对工件尺寸、形状、颜色等特征的自动判断和识别,可以让机器代替人眼做测量和判断,是实现工业自动化和智能化的必要手段。

机器视觉的构成及原理

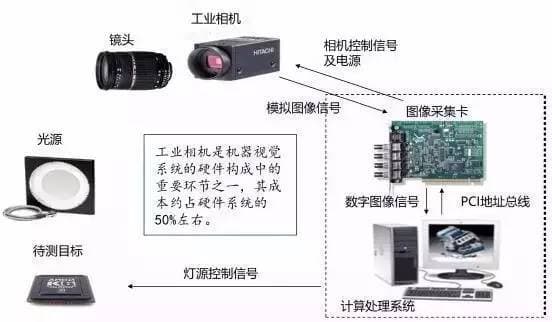

机器视觉系统一般由灯源、镜头、工业相机、图像采集卡、图像处理单元和视觉处理软件构成。

在目前的触摸屏工艺中,触摸屏以其高灵敏度、长寿命、低能耗、超轻薄、可大可小、无需校正等优势成为主流产品。触摸屏的加工过程主要包括“盖板玻璃Coverlens制造”、“Sensor制造”和“贴合”这三个关键工艺过程。下面将简单介绍机器视觉技术在各个工序中所发挥的作用。

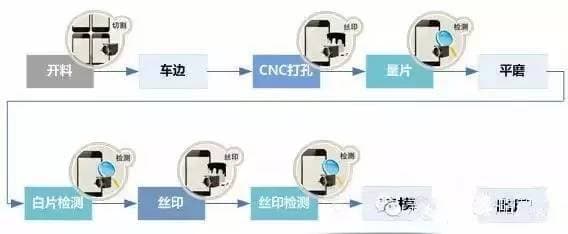

Coverlens的工艺制程

开料切割

将Coverlens上料进行切割,得到各种尺寸的小片,视觉技术起到上料纠偏、引导切割的作用。

CNC打孔

对Coverlens进行加工打孔或磨边,得到预期的外形,视觉技术起到高精度引导加工的作用。

量片

对裁切、打孔后的玻璃进行准确测量,查看尺寸是否符合要求,视觉技术起到测量作用。

白片检测

通过视觉系统检查小片Coverlens的外观质量,主要是划伤、灰尘、凸起检测。

丝印

采用丝印技术,将油墨材料以“视窗”或是“Logo”的形式印制在Cover Glass上,视觉技术起到定位引导作用。

丝印检测

利用视觉系统检测丝印质量,剔除不良品

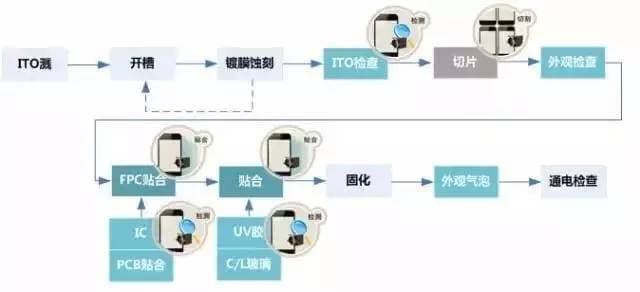

Sensor的工艺制程

ITO蚀刻

ITO溅、开槽、镀膜蚀刻组成ITO蚀刻工艺的流程,利用视觉系统引导ITO蚀刻标识并精确定位,获得预期的蚀刻效果。

ITO检测

利用视觉系统对ITO玻璃上的导电线路或引线进行各种缺陷的自动检测,保证出货良品率。

切片

将Sensor切割成单独的小片,利用视觉引导技术确定切割起始点和切割路径。

外观检查

对于成品Sensor表面缺陷(异物、划伤等),利用视觉手段进行不良品的自动判断并剔除。

FPC贴合

FPC作为Sensor的控制电路的载体,视觉引导技术将其绑定在Sensor的指定位置贴合。

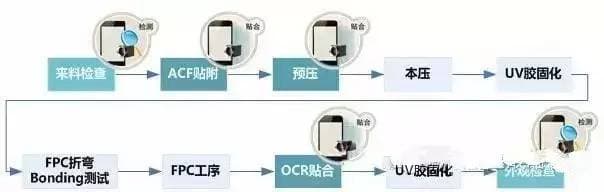

贴合制程

来料检查

对于来料(Coverlens、Sensor等)质量进行外观检查,是否残损、脏污等。

ACF贴附

预贴ACF(异性导电胶膜)于底层Sensor玻璃基板上,视觉技术发挥引导对位贴合的作用。

预压

将FPC或控制芯片绑定在Sensor玻璃基板上,视觉技术发挥引导对位贴合的作用。

OCR贴合

将Coverlens、Sensor基板或其他材料贴合在一起,视觉技术发挥引导对位贴合的作用。

UV胶和玻璃的贴合

利用UV胶将Coverlens、Sensor基板或其他材料贴合在一起,视觉技术发挥引导对位贴合的作用。

外观检查

对贴合完成的模组进行外观检查,包括异物、气泡、划伤、凸起等。

在全球发展方面,机器视觉在发达国家已经过了爆发式增长阶段,进入稳定增长期。其中美国和日本处于领先地位,机器视觉技术已较为成熟。

就中国而言,机器视觉在国内起步较晚,但发展速度快,已成为继美国和日本之后的全球第三大机器视觉市场。

特别是在我国适龄劳动力减少,人工成本飞速上涨,人口红利拐点的到来,以及人工智能被列入政府报告等种种因素的影响下,机器视觉无疑迎来了黄金发展期。国际摄像模组和机器视觉技术展览会应市场之所需,集中展示机器视觉及摄像模组最新技术和解决方案,促成创新技术与实际应用相结合。展会与深圳国际全触与显示展同期举办,通过产品展示和主题论坛相结合的形式吸引了来自全球触摸屏、显示器、家电、平板电脑、手机方案设计和消费电子制造业的下游买家参与。为摄像模组和机器视觉产业链的供应商创造了一个维护客户关系,获取销售线索,推广新产品,树立企业品牌形象的专业平台。

在这个展示触控技术的一流平台上,不仅齐聚有国内外近1000个知名品牌更有机会与超过35,000名来自全球的触摸屏、显示器、家电、平板电脑、手机方案设计和消费电子制造业买家,更吸引了行车电脑、导航、教育及商用等大尺寸显示等行业核心客户。此外,展会还通过数十场高品质研讨会、知名媒体专访、全方位E渠道推广将为参展商带来更多市场曝光机会。

同期同地举办的“国际3D曲面玻璃制造技术暨应用展览会” “深圳蓝宝石制造技术展览会”、汇聚3D玻璃和蓝宝石生产加工的新技术,新设备及新材料,以及在光学成像和检验检测领域的新突破和新方向。




上海励扩展览有限公司,是由励展博览集团(世界领先的展览及会议活动主办机构)和上海扩展展览服务有限公司(一家专业策划和组织国内外大中型展览和会议的公司)于2015年在中国组建的合资公司,是世界领先的中国国际触摸屏行业的展会主办机构,也是励展博览集团在华的九家出色的成员公司之一。目前,公司每年分别在上海和深圳两地举办行业展会,其中包括广为人知的中国国际全触与显示展(简称:全触与显示展,C-TOUCH&DISPLAY)、国际新型显示技术展(简称:INTERNATIONAL NEW DISPLAY)、中国国际高性能薄膜制造技术展览会(简称:FILM EXPO)及中国国际胶粘带、保护膜及光学膜展览会(简称:APFO EXPO)。除了将展会打造成专业的一站式行业综合学习、采购和体验平台之外,上海励扩展览有限公司每年还同期举办各种专业的技术论坛,吸引来自智能终端、汽车制造、工控、航空航天、传媒广告、智慧医疗及智能家居等领域的海内外专业观众及买家前来了解最全面、最领先的产品及技术解决方案,积极推动了中国乃至全球光电显示行业的迅速发展。
